Hola buenas,
estoy dándole vueltas a mi 3er proyecto (aún no he terminado el 2º, ya le queda muy poco, pero mi neurona corre un poco más...) y os cuento la idea para que humitas expertos y no humitas me deis vuestra opinión.
Quiero hacerme unos monitores de 2 vías, de unos 7-8 litros, en recinto sellado con los siguientes drivers:
- Tang-Band W5-1685
- Dayton ND20FA-6

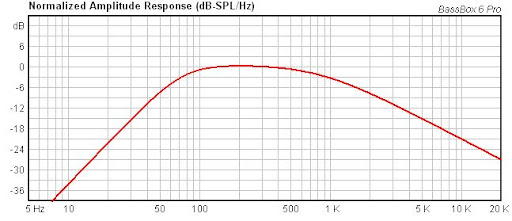

Los dos están documentados en Zaph con buena nota. El TB simula bien en un recinto cerrado de 7-8 litros.
La razón por la que me he decidido por este altavoz/recinto es que tengo entendido que los graves son más precisos... ¿me equivoco? Además, sería para colocarlos en una habitación pequeña, para escuchas en campo cercano (1-1,5m.), acompañados por un sub con el corte a 70-80 Hz.
El TB según Zaph puede cortarse tan alto como uno quiera. Habría que hacerlo en torno a los 3500Hz que es donde empieza a funcionar bien el ND20FA. Este tuiter, además de baratito, permite el montaje en superficie, ahorrándome trabajo con la fresadora. Incluso pensaré si encastrar o no el guofer...

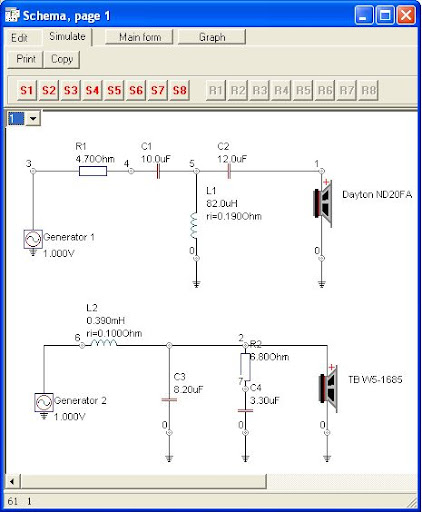

Tengo un filtro simulado:
El filtro:

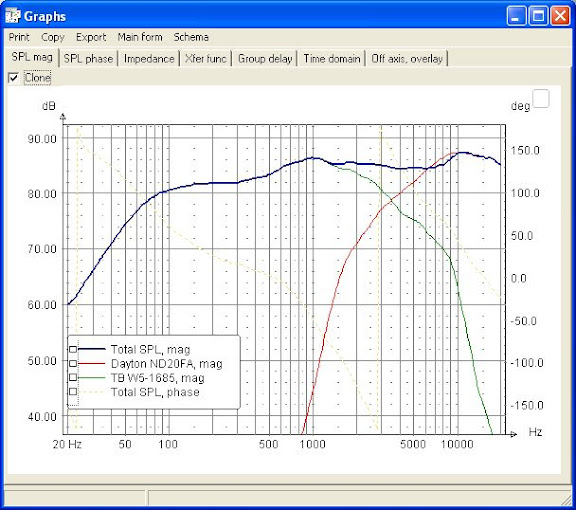

La respuesta:
La sección de agudos es la misma que utiliza Zaph en las ZDT3.5. La sección de graves un segundo orden con unos añadidos que medio copieteo de ese mismo proyecto. Seguramente haya que retocar cosas, pero para hacerme una idea este vale.
Hasta aquí, no me planteo muchas dudas... pero además he pensado que tal vez no le vendría mal otra media via con unos Dayton DA175-88 en un recinto ventilado, separado del anterior, de unos 35 litros. En este caso pospondría la compra del sub activo. La cosa en BassBox queda así:

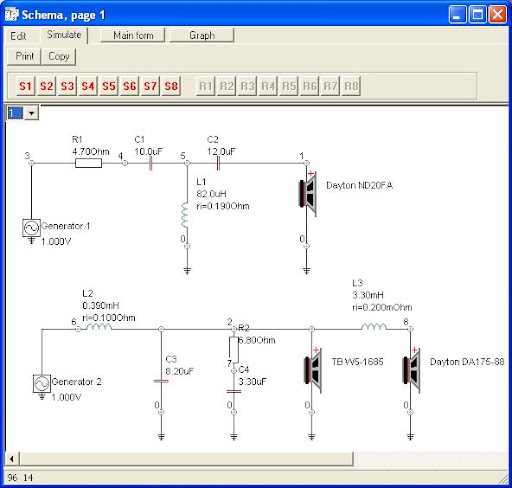

Pero la duda me surge cuando simulo el filtro para este 2,5 vias y añado el baffle step al DA175:
El filtro:

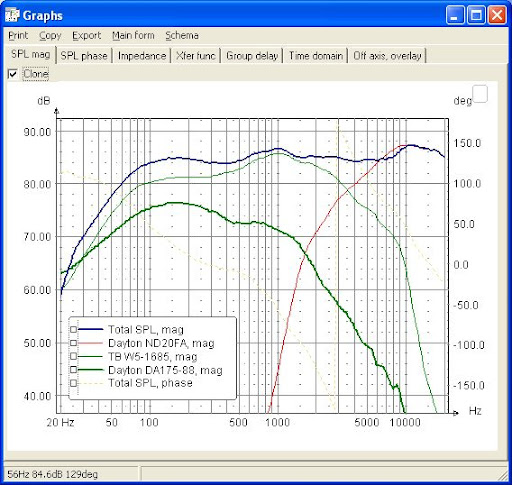

La respuesta:
Como veis, el DA175 se queda bastante por debajo del TB y no entiendo muy bien a qué se debe: ¿la difracción (o baffle step, no distingo una cosa de otra)? ¿a que la impedancia y la sensibilidad del TB y del Dayton son distintas? ¿hay que añadir la difracción a la media via o se compensa ya con el bobinón y no hay que hacer caso a esta gráfica? Una pistilla, porfa...
En todo caso, ¿qué os parece? ¿merece la pena añadir la media via o hago el monitor y pillo de una p... vez el sub activo?
Bueno, perdón por el chorizo, pero se lo tenía que contar a alguien,
Un saludo.
estoy dándole vueltas a mi 3er proyecto (aún no he terminado el 2º, ya le queda muy poco, pero mi neurona corre un poco más...) y os cuento la idea para que humitas expertos y no humitas me deis vuestra opinión.
Quiero hacerme unos monitores de 2 vías, de unos 7-8 litros, en recinto sellado con los siguientes drivers:
- Tang-Band W5-1685
- Dayton ND20FA-6
Los dos están documentados en Zaph con buena nota. El TB simula bien en un recinto cerrado de 7-8 litros.
La razón por la que me he decidido por este altavoz/recinto es que tengo entendido que los graves son más precisos... ¿me equivoco? Además, sería para colocarlos en una habitación pequeña, para escuchas en campo cercano (1-1,5m.), acompañados por un sub con el corte a 70-80 Hz.
El TB según Zaph puede cortarse tan alto como uno quiera. Habría que hacerlo en torno a los 3500Hz que es donde empieza a funcionar bien el ND20FA. Este tuiter, además de baratito, permite el montaje en superficie, ahorrándome trabajo con la fresadora. Incluso pensaré si encastrar o no el guofer...
Tengo un filtro simulado:
El filtro:
La respuesta:
La sección de agudos es la misma que utiliza Zaph en las ZDT3.5. La sección de graves un segundo orden con unos añadidos que medio copieteo de ese mismo proyecto. Seguramente haya que retocar cosas, pero para hacerme una idea este vale.
Hasta aquí, no me planteo muchas dudas... pero además he pensado que tal vez no le vendría mal otra media via con unos Dayton DA175-88 en un recinto ventilado, separado del anterior, de unos 35 litros. En este caso pospondría la compra del sub activo. La cosa en BassBox queda así:
Pero la duda me surge cuando simulo el filtro para este 2,5 vias y añado el baffle step al DA175:
El filtro:
La respuesta:
Como veis, el DA175 se queda bastante por debajo del TB y no entiendo muy bien a qué se debe: ¿la difracción (o baffle step, no distingo una cosa de otra)? ¿a que la impedancia y la sensibilidad del TB y del Dayton son distintas? ¿hay que añadir la difracción a la media via o se compensa ya con el bobinón y no hay que hacer caso a esta gráfica? Una pistilla, porfa...
En todo caso, ¿qué os parece? ¿merece la pena añadir la media via o hago el monitor y pillo de una p... vez el sub activo?
Bueno, perdón por el chorizo, pero se lo tenía que contar a alguien,
Un saludo.
Respondo preguntando: ¿cuáles son las sensibilidades del Tang-Band W5-1685 y del DA-175?
Si quieres hacer un filtro para 2,5 vías hay que poner un segundo TB.
Si quieres meter una tercera vía hay que diseñar un filtro para tres vías.
Cibersaludos.
Si quieres hacer un filtro para 2,5 vías hay que poner un segundo TB.
Si quieres meter una tercera vía hay que diseñar un filtro para tres vías.
Cibersaludos.
"Be conservative in what you do, be liberal in what you accept from others" (RFC 793) Jon Postel
81db/4ohm y 82db/8ohm respectivamente.Respondo preguntando: ¿cuáles son las sensibilidades del Tang-Band W5-1685 y del DA-175?
Pues sí. He estado trasteando algo más con el LSP y a pesar de mi miedo a los filtros de 3 vías (por ignoracia) va a ser lo más fácil. Luego, si puedo, cuelgo la simulación con un Dayton SD215-88 para la 3ª vía.Si quieres meter una tercera vía hay que diseñar un filtro para tres vías
Gracias AxFe.
Un saludo.
Buenas,
pues ahí va el filtro simulado con un Dayton SD215-88 para la 3ª vía.
filtro:
Respuesta:
Impedancia:
Transfer:
Off axis:
Siguiendo los consejos de Zaph para cada driver, están cortados a 450Hz y 3500, más o menos. Es decir que el TB es que el asume gran parte del trabajo y los Dayton le apoyan por ambos lados. La impedancia se mantiene más o menos estable en 4-6 Ohm, y la respuesta off axis no está mal según la gráfica... (he descentrado un poco el tuiter en el diseño del frontal).
¿Tiene buena pinta? ¿O estoy diciendo/simulando gilipolleces? ¿Veis alguna barbaridad en el diseño del filtro?
pues ahí va el filtro simulado con un Dayton SD215-88 para la 3ª vía.
filtro:
Respuesta:
Impedancia:
Transfer:
Off axis:
Siguiendo los consejos de Zaph para cada driver, están cortados a 450Hz y 3500, más o menos. Es decir que el TB es que el asume gran parte del trabajo y los Dayton le apoyan por ambos lados. La impedancia se mantiene más o menos estable en 4-6 Ohm, y la respuesta off axis no está mal según la gráfica... (he descentrado un poco el tuiter en el diseño del frontal).
¿Tiene buena pinta? ¿O estoy diciendo/simulando gilipolleces? ¿Veis alguna barbaridad en el diseño del filtro?
Muy buen diseño, que un tres vías es para nota. Ahora toca montarlo.CSO escribió:¿Tiene buena pinta? ¿O estoy diciendo/simulando gilipolleces? ¿Veis alguna barbaridad en el diseño del filtro?
Por cierto, ¿has medido las respuestas en la caja?
Cibersaludos.
"Be conservative in what you do, be liberal in what you accept from others" (RFC 793) Jon Postel
No, todas las medidas de los drivers son las que da Zaph en sus test y combinadas con el BS y la difracción que da el The Edge. Las medidas de Zaph son en baffle infinito, ¿no? Supongo que una vez hechos los recintos tendré que medir la respuesta de los drivers montados y retocar el diseño del filtro comparando entre este modelo teórico y las medidas reales... ¿Puede haber mucha variación? O en otras palabras ¿puedo comprar ya todas las bobinas, condensadores, etc...?Por cierto, ¿has medido las respuestas en la caja?
Gracias AxFe, pero la vida del autodidacta es muy jodía... Si no fuera por vuestra paciencia esto sería un calvario.Muy buen diseño, que un tres vías es para nota. Ahora toca montarlo.
Un saludo.
Correcto, es mejor medir, siempre hay variaciones respecto a lo teorico, incluso entre unidades del mismo modelo.Supongo que una vez hechos los recintos tendré que medir la respuesta de los drivers montados y retocar el diseño del filtro comparando entre este modelo teórico y las medidas reales... ¿Puede haber mucha variación? O en otras palabras ¿puedo comprar ya todas las bobinas, condensadores, etc...?
Y luego viene la sala y posición de escucha, que puede hacerte replantearte algo el filtro en cuanto al Bafflestep o nivel de agudos.
NOTA: Soy fjvr, que me cambiado el nick, por unificarlo con otros foros.
Saludos,
Fran.
Venga, vamos al lío...
Ya tengo en casa los drivers: TB W5-1685, Dayton ND20FA y Dayton SD215-88.
Ahí van unas fotillos:
El TB es impresionante, tiene una pinta estupenda. Ya veis el motor que se gasta; pesa como un condenado (bastante más que el Dayton de 8''). El ND20FA parece de juguete y el SD215 es... normal, tirando a normalucho.
En principio, la idea es hacer un 3 vías, como habéis visto más arriba, con la caja dividida en dos módulos independientes: uno sellado para el TB y el ND20 de unos 6 litros; y otro bass reflex de unos 35 litros para el SD215 (este litraje correspondería con una alineamiento BB4 para este altavoz). Como he comentado, el TB es el que va a realizar gran parte del trabajo y los Dayton le apoyarán por los extremos: cortes a 400Hz y 3500Hz, haciendo caso de los consejos y comentarios de Zaph sobre estos drivers. Quiero hacerlo en módulos, porque si la cago con el filtro de 3 vías, dejo la puerta abierta para filtrar en activo a través de software los SD215-88 y hacer un 2.2, o si no... una buena barbacoa con los cajones...
Quisiera aprovechar todo lo que tengo por casa, así que seguramente los haga con madera maciza de pino de 18 mm., algún que otro retal de DM en zonas críticas (los baffles, tal vez), aislaré con el Chova que sobró del último proyecto, utilizaré tuberías de PVC para los reflex y como tamo en crisi, cuando llegue el momento de hacer los filtros, abundarán los electrolíticos.

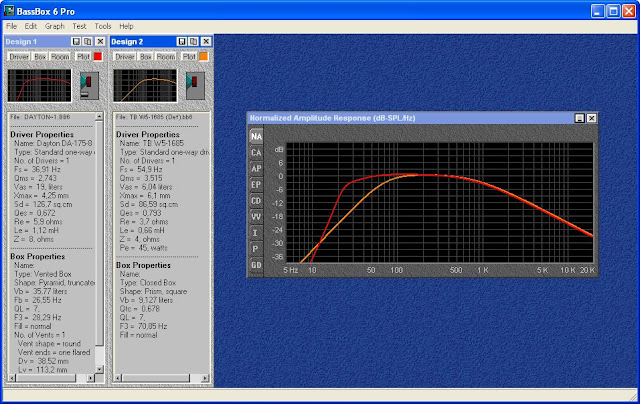

La única duda que se me plantea ahora mismo es el tema del alineamiento BB4. Elijo este al hacer la simulación en WinISD porque no sabría dónde meter una caja de 67 l. que pide el C4/SC4 (el que elige WinISD) o el QB3... Eso de '(Super-)boom-box' ¿qué quiere decir exactamente? ¿Cómo afecta al sonido la elección del alineamiento?
Se admiten todo tipo de comentarios y sugerencias...
Iré publicando los progresos en este hilo... Aunque va para largo.
Un saludo.
Ya tengo en casa los drivers: TB W5-1685, Dayton ND20FA y Dayton SD215-88.
Ahí van unas fotillos:
El TB es impresionante, tiene una pinta estupenda. Ya veis el motor que se gasta; pesa como un condenado (bastante más que el Dayton de 8''). El ND20FA parece de juguete y el SD215 es... normal, tirando a normalucho.
En principio, la idea es hacer un 3 vías, como habéis visto más arriba, con la caja dividida en dos módulos independientes: uno sellado para el TB y el ND20 de unos 6 litros; y otro bass reflex de unos 35 litros para el SD215 (este litraje correspondería con una alineamiento BB4 para este altavoz). Como he comentado, el TB es el que va a realizar gran parte del trabajo y los Dayton le apoyarán por los extremos: cortes a 400Hz y 3500Hz, haciendo caso de los consejos y comentarios de Zaph sobre estos drivers. Quiero hacerlo en módulos, porque si la cago con el filtro de 3 vías, dejo la puerta abierta para filtrar en activo a través de software los SD215-88 y hacer un 2.2, o si no... una buena barbacoa con los cajones...
Quisiera aprovechar todo lo que tengo por casa, así que seguramente los haga con madera maciza de pino de 18 mm., algún que otro retal de DM en zonas críticas (los baffles, tal vez), aislaré con el Chova que sobró del último proyecto, utilizaré tuberías de PVC para los reflex y como tamo en crisi, cuando llegue el momento de hacer los filtros, abundarán los electrolíticos.
La única duda que se me plantea ahora mismo es el tema del alineamiento BB4. Elijo este al hacer la simulación en WinISD porque no sabría dónde meter una caja de 67 l. que pide el C4/SC4 (el que elige WinISD) o el QB3... Eso de '(Super-)boom-box' ¿qué quiere decir exactamente? ¿Cómo afecta al sonido la elección del alineamiento?
Se admiten todo tipo de comentarios y sugerencias...
Iré publicando los progresos en este hilo... Aunque va para largo.
Un saludo.
