PROYECTO K622

Segundo estudio.Tercera parte.

COMPARACIÓN DINÁMICA ENTRE LA CAPA CD Y LA GRABACIÓN A PCM DE LA VERSIÓN EN CINTA.

En este caso se va a comparar el comportamiento dinámico de la versión CD frente a la grabación a PCM de la cinta. Las evoluciones dinámicas de ambas pistas y sus diferencias se muestran a continuación:

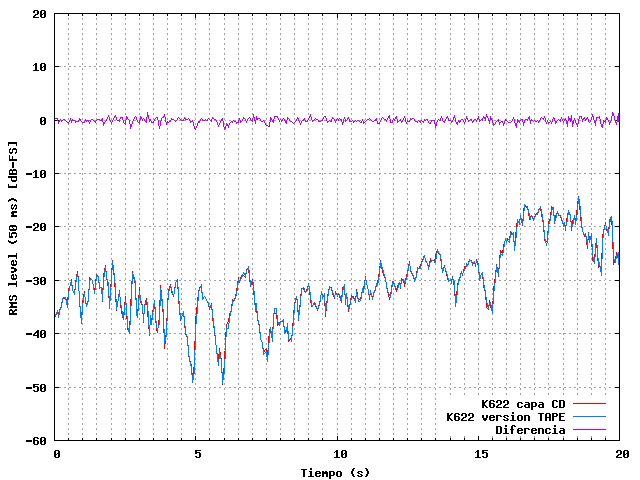

 Figura 1. Curvas ETC de 0 a 20 segundos.

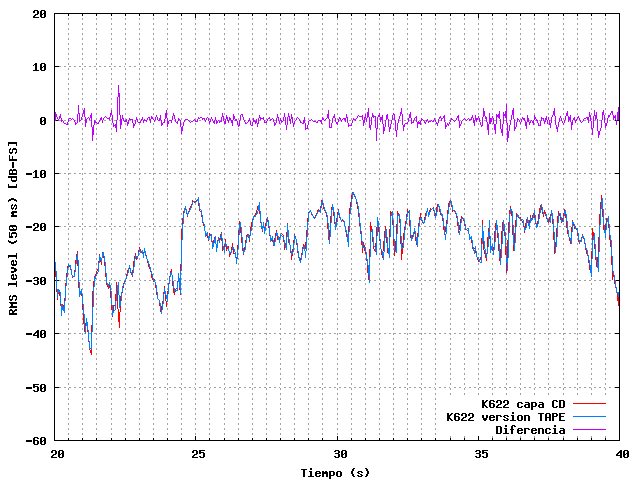

 Figura 2. Curvas ETC de 20 a 40 segundos.

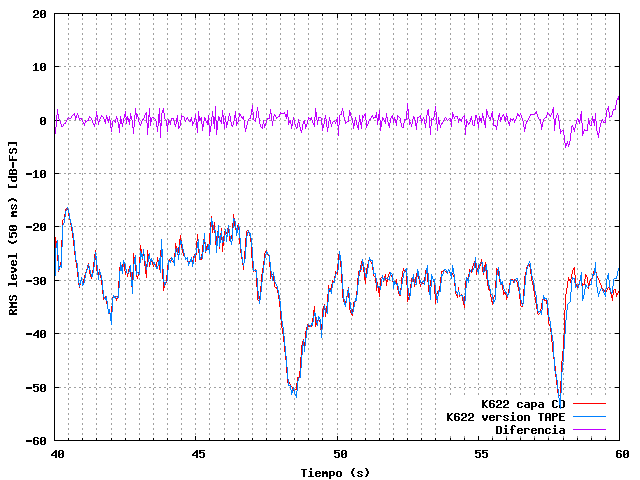

 Figura 3. Curvas ETC de 40 a 60 segundos.

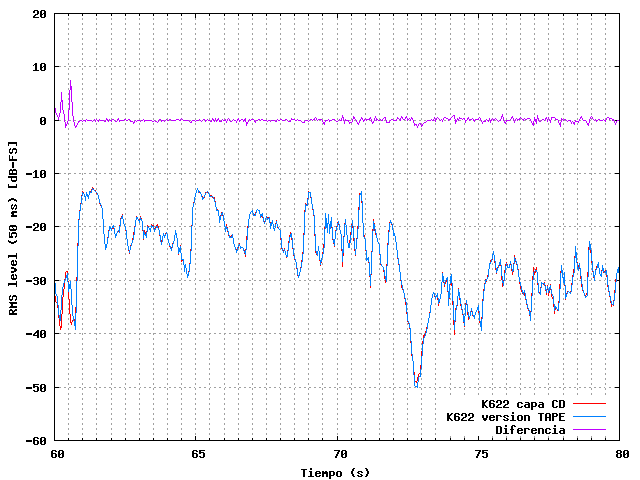

 Figura 4. Curvas ETC de 60 a 80 segundos.

En este caso las curvas son muy similares, hasta extremos llamativos. Y además, curiosamente, ocurre que hay zonas (Figura 4- de 62 s a 80 s) donde las semejanzas son más altas y otras donde hay mayor dispersión de las diferencias (Figura 3- de 55 s a 60 s). Y estás diferencias no son debidas a cambios dinámicos de la señal musical.

Para este caso la curva dinámica comparada es la que sigue:

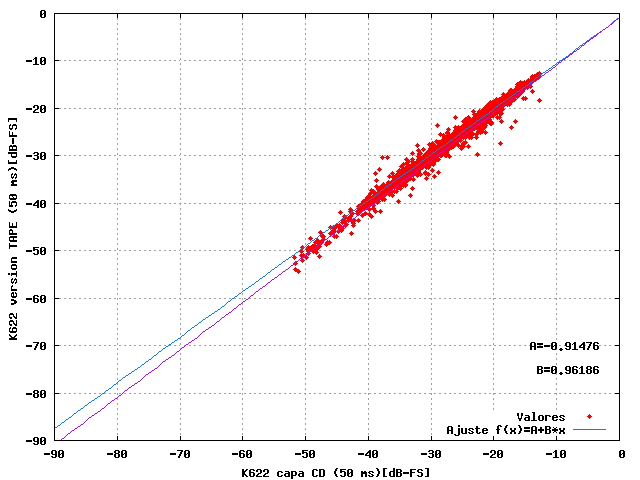

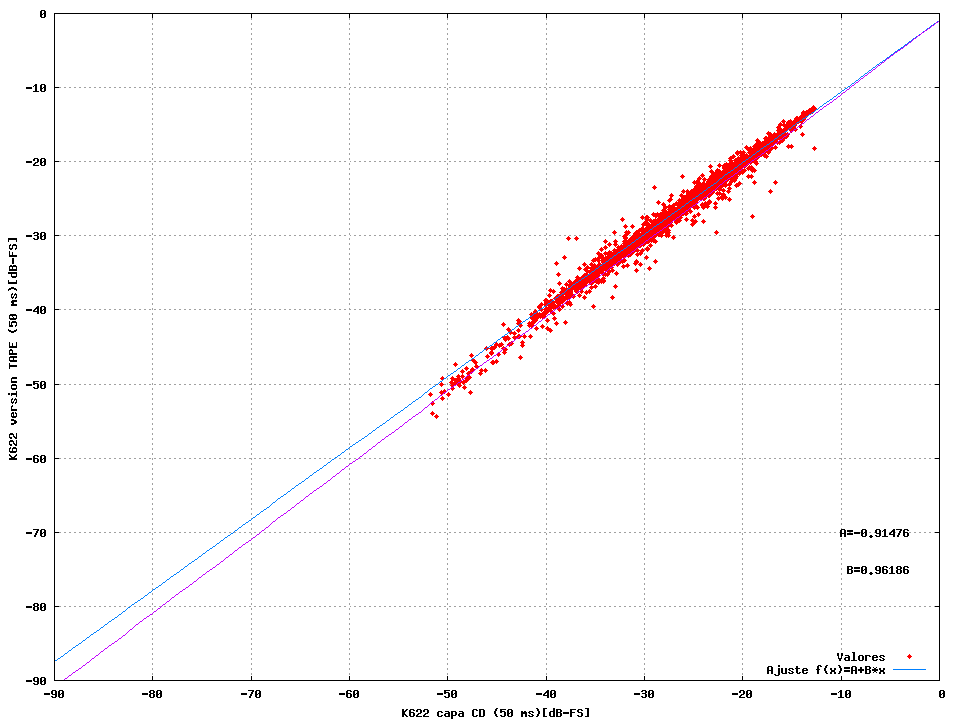

 Figura 5. Representación dinámica comparada. El eje X representa los niveles RMS del CD y el eje Y el valor dinámico que la cinta presenta en el mismo instante de tiempo. Click en la imagen para agrandar.

El ajuste por regresión lineal de la representación de puntos nos indica que hay 1 dB (termino A de la regresión) menos de nivel a 0 dB-FS en el caso del vinilo sobre el CD. La relación dinámica de ambas señales es 0.96 (termino B del ajuste), lo cual es indicativo de una pequeña compresión de nivel de la cinta frente al CD. Los rango dinámicos RMS son semejantes, de unos 40 dB.

Las representaciones dinámicas comparadas para las diferentes bandas de frecuencia resultan ser:

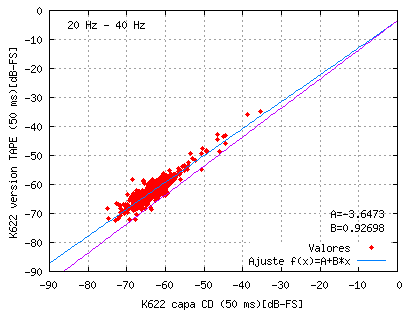

Figura 6a

Figura 6b

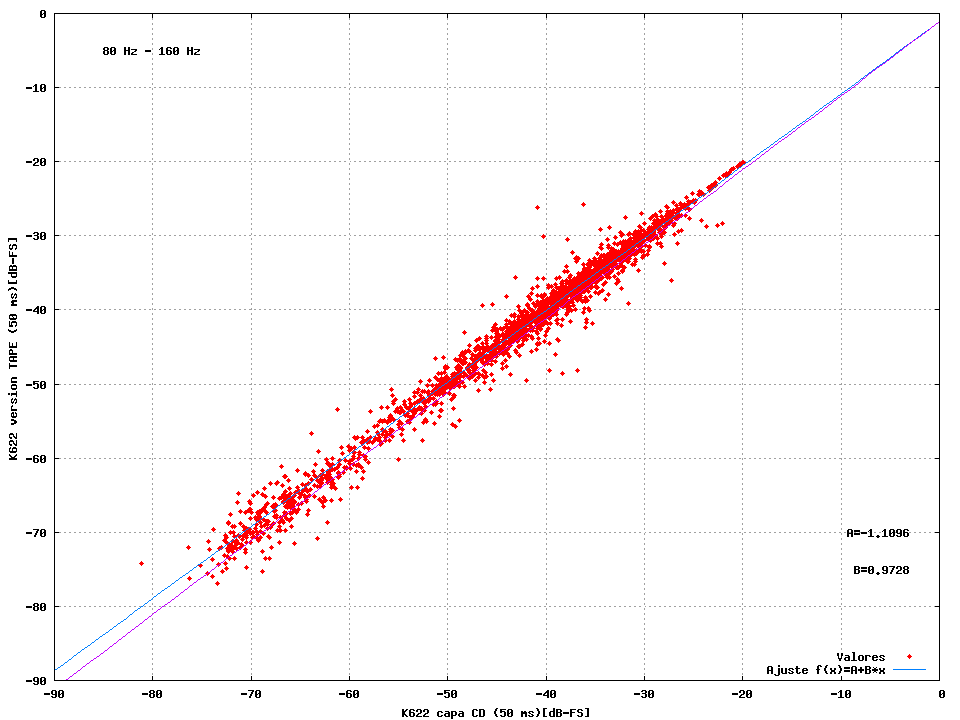

Figura 6c

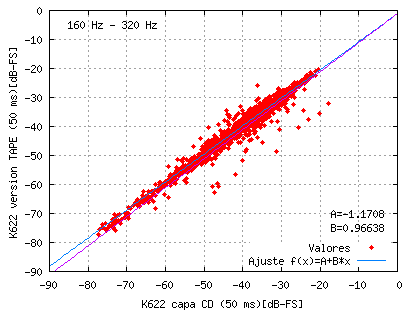

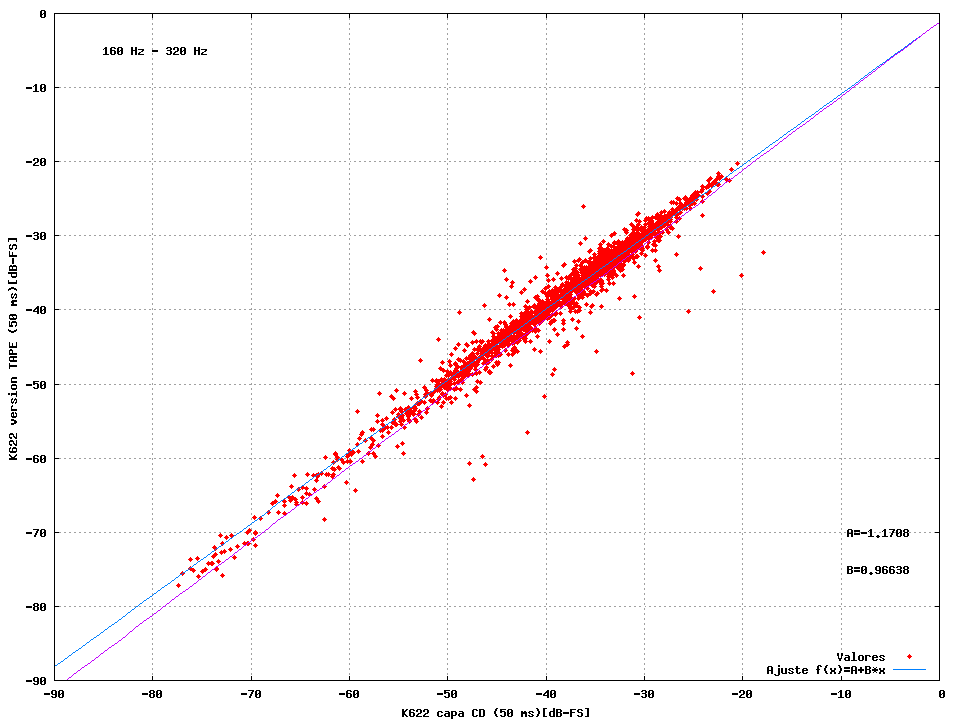

Figura 6d

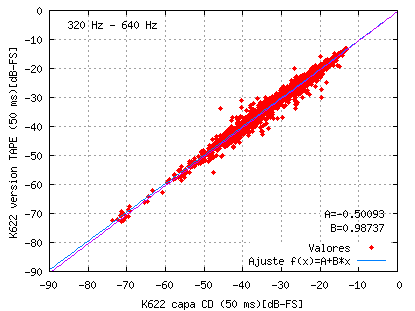

Figura 6e

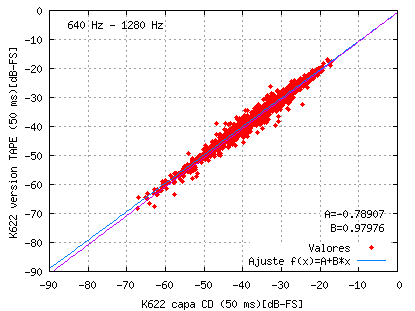

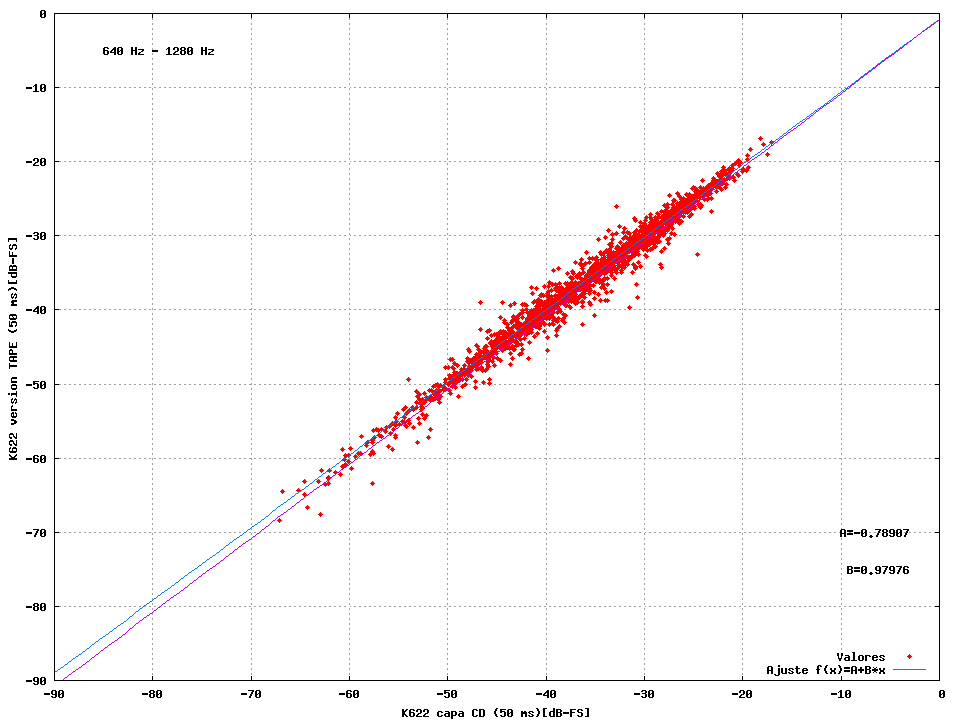

Figura 6f

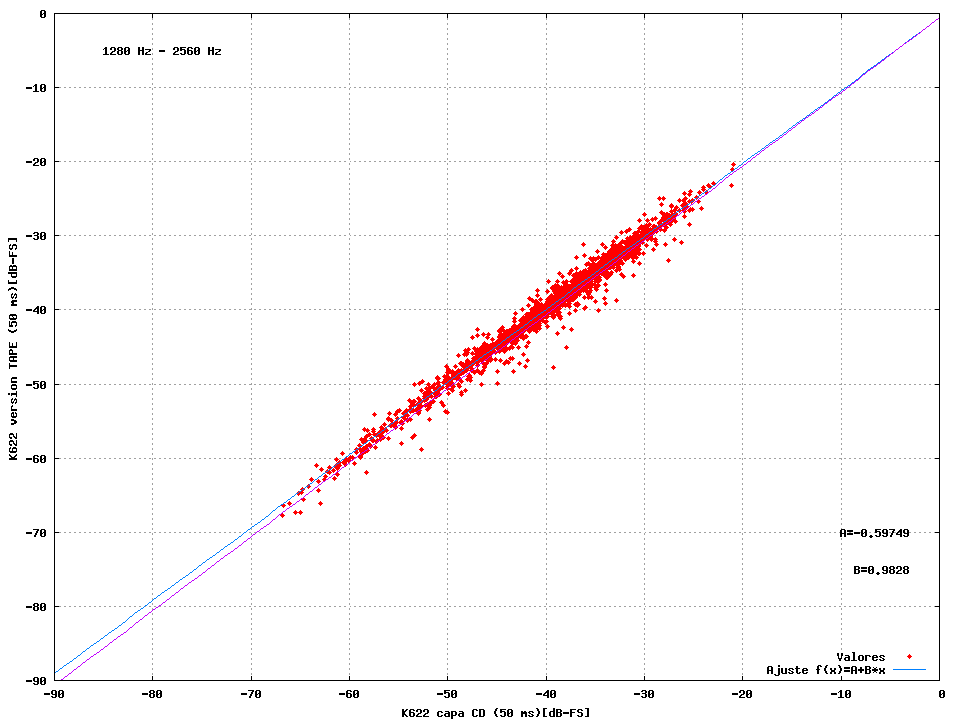

Figura 6g

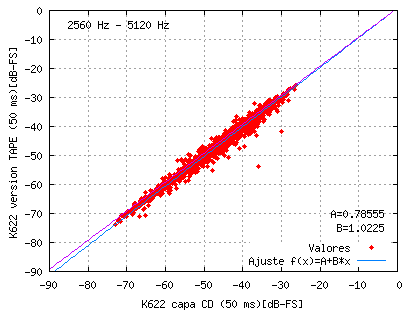

Figura 6h

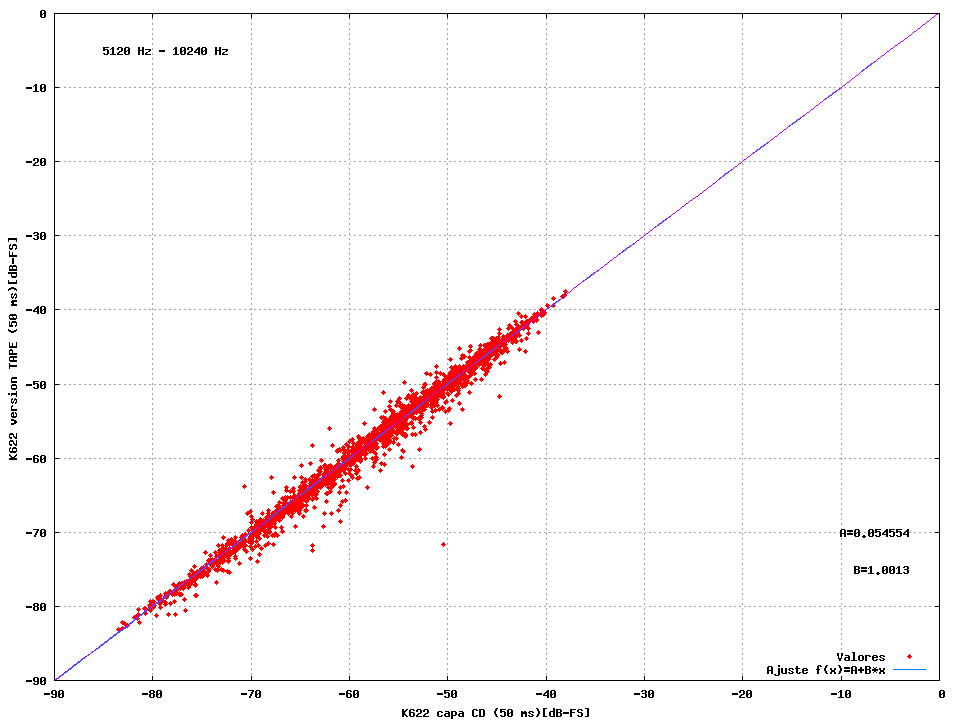

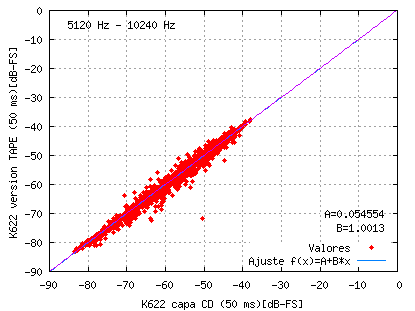

Figura 6i

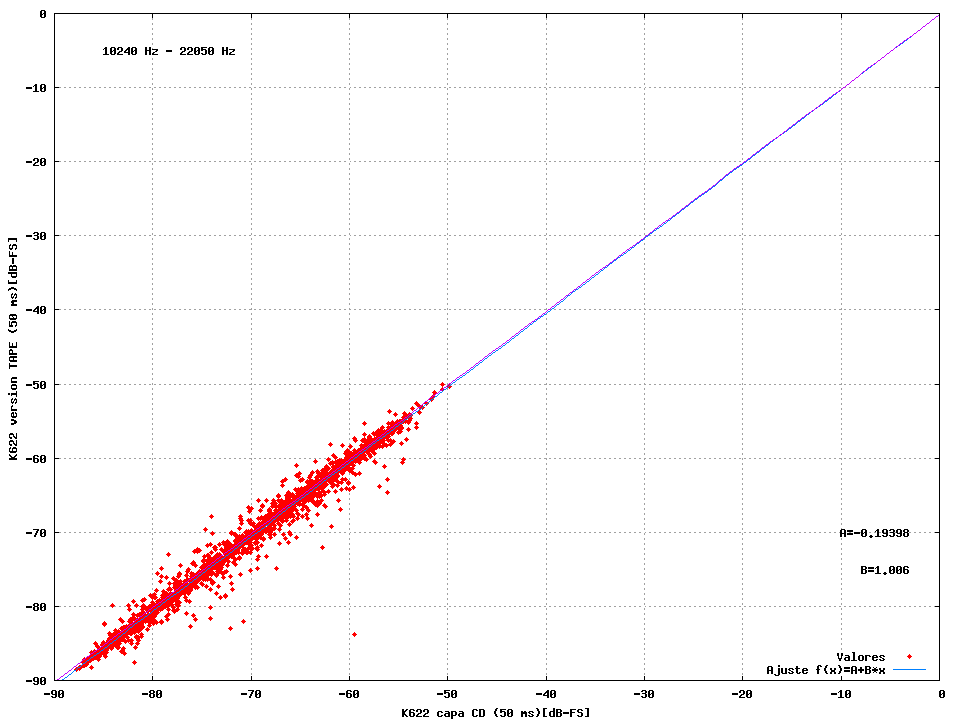

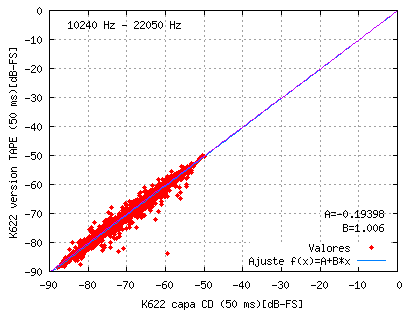

Figura 6j

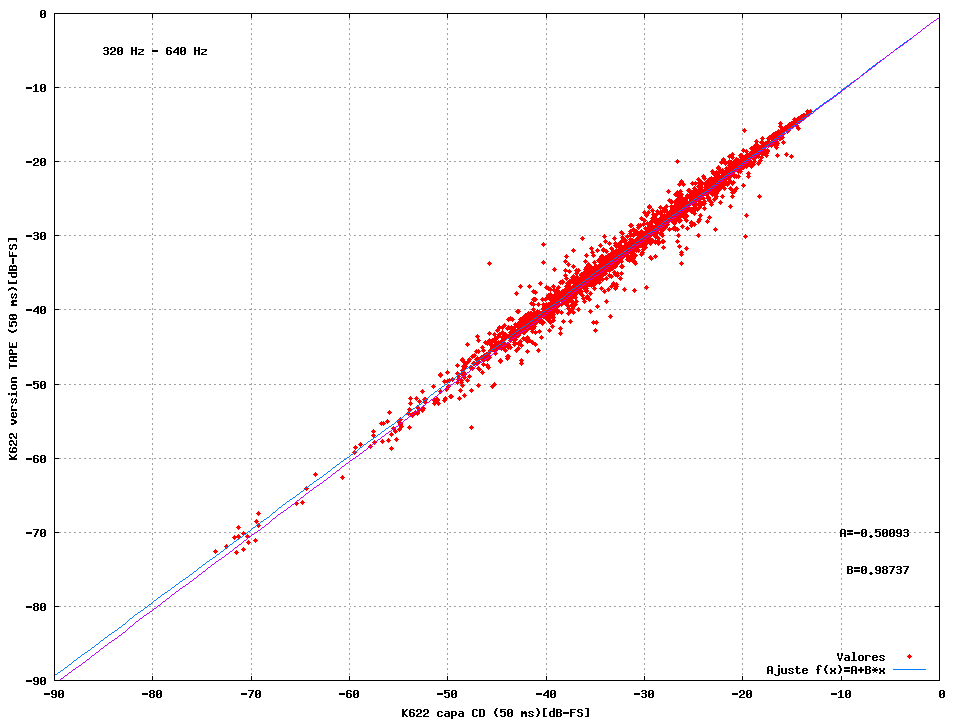

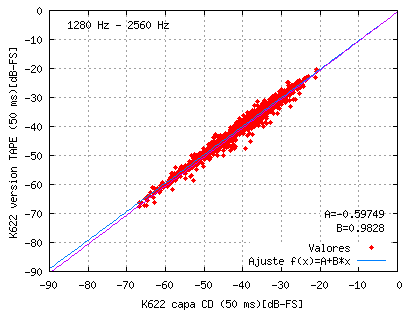

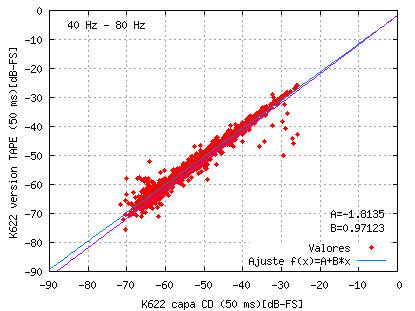

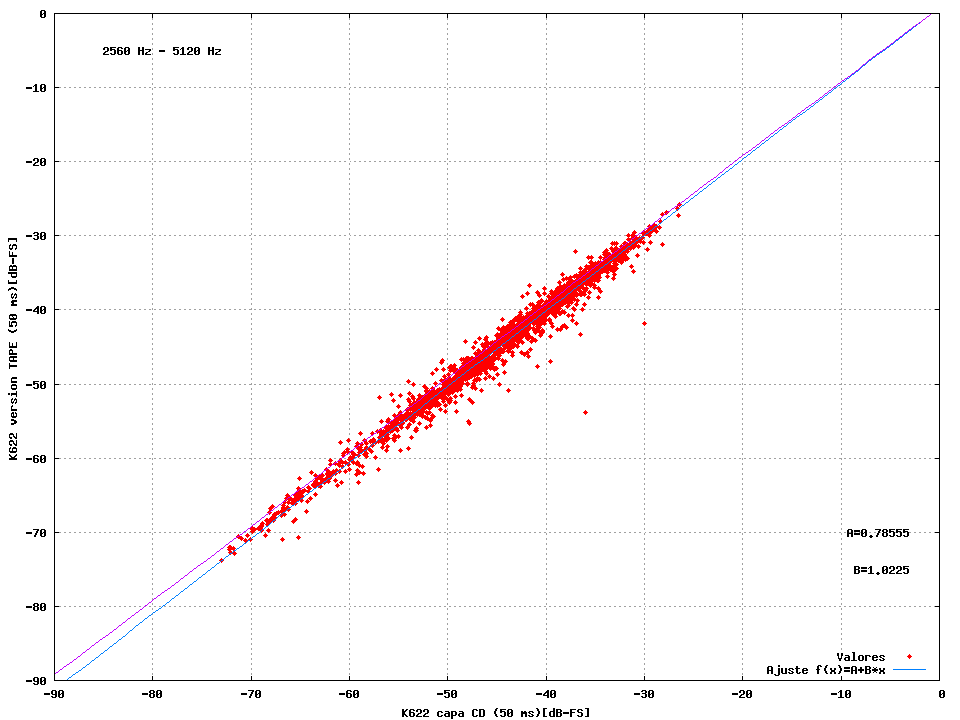

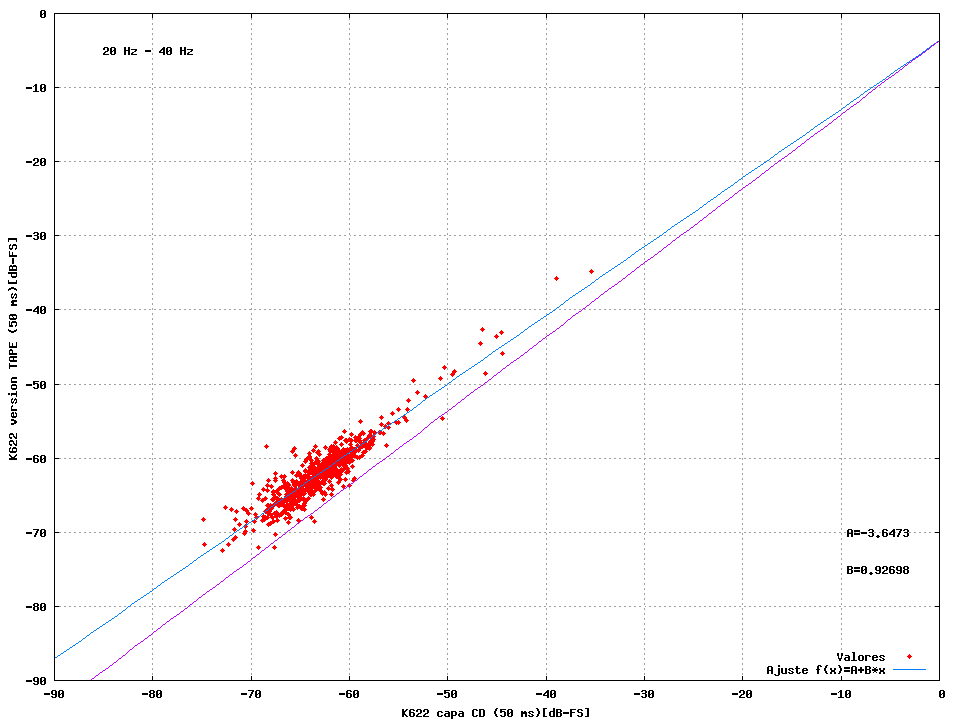

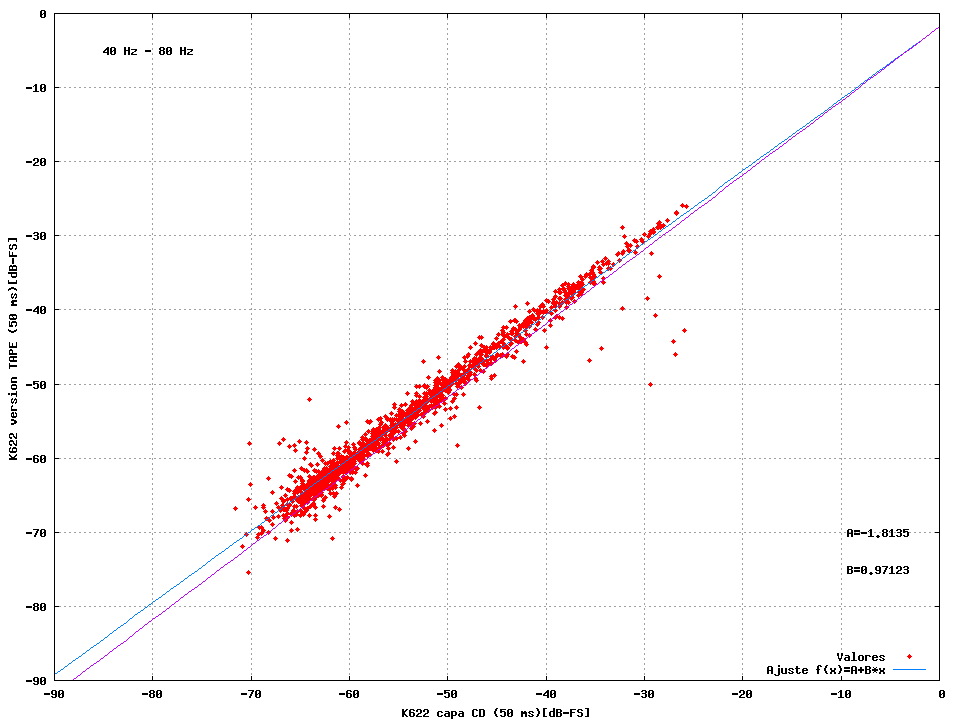

Figuras 6a a 6j. Representaciones dinámicas comparadas para las señales filtradas en diez bandas de frecuencia. Click en cada imagen para agrandar.

Las diferencias dinámicas entre ambas pistas son muy pequeñas. Basicamente lo que hay es una dispersión de punto en torno a la recta equidinámica (A=1, B=1). Los rangos dinámicos que manejan ambas pistas en cada banda son muy semejantes.

Aqui las conclusiones son extrañas: parecería que en algunos momentos la cinta debería ser indistinguible dinámicamente del CD, pero hay otros momentos en los que pueden surgir diferencias que podrían ser apreciables. Quizás sea un caso para analizar más en detalle especificamente, como por ejemplo con más pares de muestras, o intervalos de analisis más cortos. O quizás sea un problema del propio medio de reproducción en el caso de la cinta.
