INTRODUCCIÓNEn el siguiente artículo mostramos como hay que configurar y montar un sistema 2.1, es decir, con dos monitores y un subwoofer usando un DEQ Ultracurve de Behringer.
La configuración básica consta de los siguientes componentes:
- Fuente
- Behringer Ultracurve DEQ 2496
- Amplificador estéreo integrado
- Micrófono Behringer ECM 8000
- Sub a ser posible activo con fase variable y corte para monitores
- Monitores dos vías (pasivos)
- Cable digital coaxial o de fibra óptica
- 2 parejas de cables de interconexión para conectar Ultracurve-sub y sub-amplificador
- 1 cable de micro
- 1 pareja de cables de cajasVeamos dos formas de conexión:

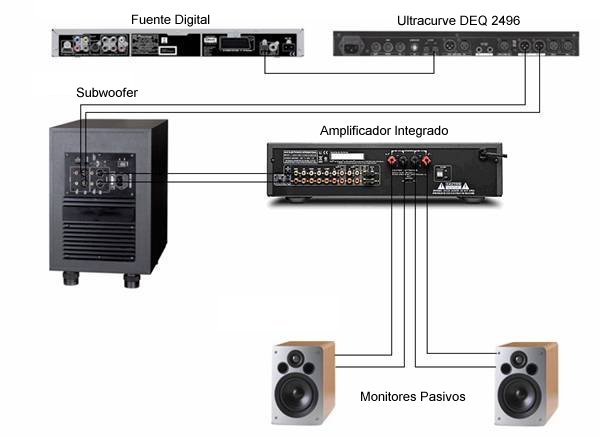

En caso de utilizar una única fuente y digital (lector DVD, CD, etc. ) la conectaríamos vía cable digital coaxial o fibra óptica y utilizaríamos el Ultracurve como conversor D/A y ecualizador digital:
Partimos de la fuente digital y la conectamos al Behringer Ultracurve DEQ2496 con cable de fibra óptica o coaxial. Enviamos la señal ecualizada a un subwoofer activo vía cable XLR - XLR o XLR - Jack (con un conversor del tipo Samsom s-convert podemos pasar la señal de XLR a RCA en caso de que el sub no disponga de señal balanceada). En este esquema el sub lleva corte para monitores así que enviamos la señal cortada por éste al amplificador integrado (vía balanceada o RCA dependiendo de que señal de entrada disponga el amplificador). Por último conectamos la salida de cajas del amplificador a los monitores pasivos vía cable de cajas.

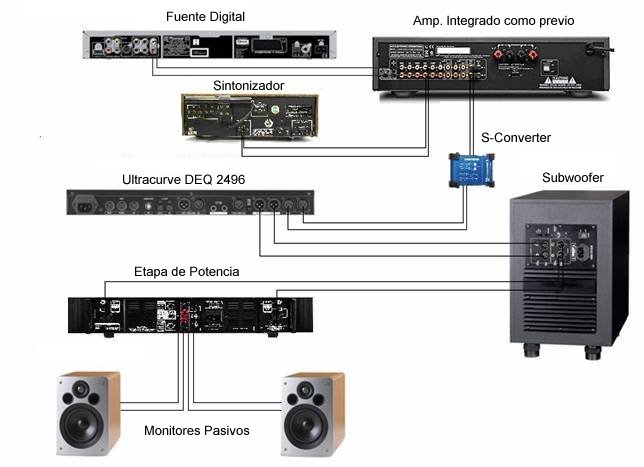

En caso de querer utilizar varias fuentes a ecualizar necesitaríamos un amplificador integrado, previo (en el ejemplo un amplificador integrado al que le quitaremos los puentes para ser utilizado como previo, mesa de mezclas, etc. y conectaríamos vía analógico pasando la señal por éstos previamente al Ultracurve para poder conmutar entre las diversas fuentes a ecualziar. El esquema sería este:
Hay muchas variantes de conexión del esquema dependiendo de si el subwoofer es o no activo, tiene o no corte para monitores, si se trabaja con un A/V, un amplificador estéreo o previo y etapa, con qué tipo de señal se trabaje (RCA, XLR) , si los monitores son activos o pasivos, etc. … por tanto, el sistema se configurará de manera diferente dependiendo de cada caso particular.
La parte más interesante del sistema es la ecualización y configuración del Ultracurve, aparato que además de trabajar como ecualizador gráfico y paramétrico posee otros menús de tratamiento de sonido como pueden ser el DEQ, DYN y WITH. De todo ello se ha hablado largo y tendido en los foros de audio. Así que mostramos algunos hilos que consideramos interesantes ya que el tema es extenso:
http://www.matrixhifi.com/foro/viewtopic.php?t=4394&highlight=ultracurve
http://www.matrixhifi.com/foro/viewtopic.php?t=4076&highlight=ultracurve
http://www.mundohi-fi.com/forum/viewtopic.php?t=7405&start=0
http://www.mundohi-fi.com/portal/index.php?module=Pagesetter&func=viewpub&tid=1&pid=12
http://www.mundohi-fi.com/forum/viewtopic.php?t=7144&start=0
http://www.mundohi-fi.com/forum/viewtopic.php?t=11547&start=0
http://www.mundohi-fi.com/forum/viewtopic.php?t=8984
Esperamos que este artículo sirva de ayuda para cualquier aficionado que esté interesado en montar un sistema de estas características.
