INTRODUCCIÓNEn nuestro afán por controlar todas las variables que pueden distorsionar el ámbito de una prueba comparativa estamos diseñando varios componentes destinados a servir de patrón de referencia para compararlos con cualquier otro obteniendo así resultados válidos y fiables. La filosofía de Matrix hifi es comparar y ver resultados. Y para ello necesitamos unos patrones de referencia que no afecten el comportamiento del aparato a comparar.
Aparato reproductor de compactos basado en un CD de ordenador pero con la inestimable peculiaridad de haberle añadido un control variable de nivel para poder igualar las salidas con el CD a comparar. De todos es sabido que antes de comparar fuentes digitales es necesario igualar los niveles de salida, que suelen ser mas elevados en los componentes de precio mas alto.
DISEÑO
- Mecánica de transporte de CD-ROM Plextor Ultramax 12/20.
- El D/A es el que lleva la serie AKM.
- Caja para alojar dispositivos SSCI.
- Electrónica HUM para la regulación del nivel de salida (IMPRESCINDIBLE PARA PRUEBAS A CIEGAS), basada en un diseño de control de nivel del fabricante AMS-Neve.
- Balanceado/single-end y con componentes de primera división.
- El nivel de salida que será capaz es de +23dbu como nivel máximo, para cuando de, 0dBfs en su correlación en nivel digital.
- La magnitud en la impedancia tanto de entrada como de salida son ideales para evitar interacciones entre los circuitos del reproductor.
Z entrada=630K ohm a 1khz
Z salida=10 Ohm, diferencial modo, 20 Ohm no diferencial a 1khz.
Ganancia total 50db

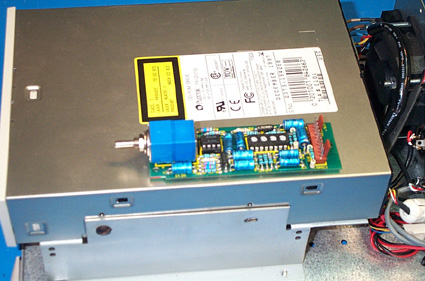

El circuito principal esta basado en un operacional LM 301N muy rápido y con muy baja Z de salida. Este diseño tiene la particularidad/ventaja de tener un ajuste independiente por cada uno de los lazos de ganancia. Así como un ajuste independiente en el factor de atenuación del potenciómetro (doble lineal) de origen Alps, plástico conductivo. Esta técnica te garantiza que en todo el rango de excursión del potenciómetro, se tenga el mismo porcentaje de diferencia de atenuación, algo imprescindible para asegurarnos la perfecta simetría entre canales. Esta técnica solo se da, en sistemas muy del Pro para regular el nivel. Se le denomina (VCT) volume constant tracking. El otro circuito es una topología algo menos compleja con salida con/sin transformador. Está formada por OP-Amp del tipo NE5532 y NE5534 muy conocidos por las tres B´s. Los transformadores de salida son de origen Luhndall, calidad de lujo.
Mecanismo muy simple basado en una caja donde se implementan varios potenciómetros de alta calidad y varias entradas de cables. Con estas cajas se pueden conectar a la vez varios componentes para comparar y además se puede igualar los niveles de salida de ambos.
Proyecto de realización de amplificadores autoconstruidos, tanto de válvulas como de transistores, con la máxima calidad posible para usarlos de referente en las comparaciones.
Última revisión: 14/10/2003
