INTRODUCCIÓN

Un ilustre miembro de Matrix-Hifi nos envia unas fotos y datos técnicos de sus últimas creaciones para uso exclusivamente personal, no comercial.

Esperamos que disfruteis.

ALTAVOCES MODULARES DE JML AUDIO

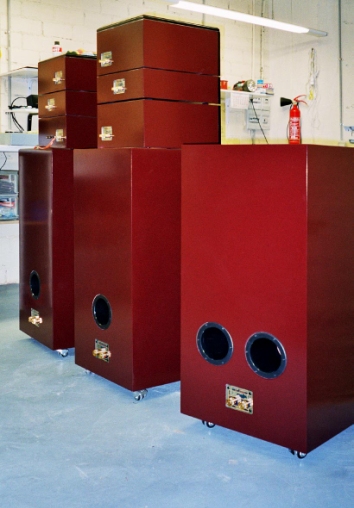

Altavoces de agudos: instalados en cajas herméticas modulares de 340 mm. de ancho por 400 mm. de profundidad, y solo cambia la altura para poder apilarlas fácilmente.

2 Cajas con Focal Audiom TLR (Estas se utilizaban con otra estética en las Wilson Gran Slamm)
2 Cajas con Scan Speak D2905/9900 Revelator
2 Cajas con Scan Speak R2904/7000 Alto de gama.
2 Cajas con Vifa XT25TG-30 Económicos pero las llevan cajas como la Cremona de Sonus Faber y la Lat de Krell
2 Cajas con Excel Millennium
2 Cajas con con Esotar T-330D Dynaudio
2 Cajas con Raven R 2.0

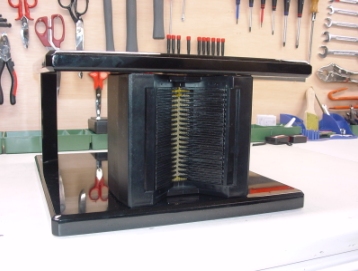

2 Cajas con ESS AMT-141 (Air motion transformer) Altavoz Bipolar muy especial.

Raven R2.0

ESS AMT

Altavoces de medios-agudos y medios: estas cajas son iguales pero de 5 a 7 litros herméticas como las anteriores.

4 Cajas con Scan Speak D3806/8200 (Dome textil de 38 mm.) 1Khz.-13Khz.
4 Cajas con Scan Speak 12M/4631G 4.5” Revelador, neodimio (Nuevo)
4 Cajas con Scan Speak 13M/853600 (Kevlar 300-8000 Hz.
4 Cajas con Dynaudio Esotar M-560D (Dome de 50 mm.)
4 Cajas con Excel M15CH001 (Neodimio 5” Nuevos)
4 Cajas con Focal Audiom 7NV2 (95 dB.)
4 Cajas con ATC SM75-150 (Dome de 75 mm.) Utilizadas por las PROAC Response Four

Seas Excel Neodimio

Altavoces de medios-graves: estas cajas son iguales pero de 7 a 10 litros herméticas como las anteriores.

4 Cajas con Scan Speak 18W/8545 (Clásicos)
4 Cajas con Scan Speak 18W/8531 (Me parece que utilizaban uno en las Primus)
4 Cajas con Scan Speak 15W/8530K-00 Revelator 5.5”
4 Cajas con Excel W18EX-001

Altavoces de graves: caja de 40 litros Bass reflex Individuales de 70 Hz a 400 Hz aprox.

2 Cajas con Eton 11” 11-581/50HEX
2 Cajas con Focal 11” 11K7511 (Kevlar)
Altavoces de graves (doble altavoz): cajas de 130 litros Bass reflex con 2 altavoces cada una.

2 Cajas con Eton 11” 11-581/50HEX
2 Cajas con Excel 11” 26FX001
Altavoces de graves (bajos) 22 Hz: cajas de 270 litros Bass reflex Individuales de 22 Hz a 150 Hz

2 Cajas con Focal Audiom 15KX 15” 93 dB . (Utilizados en versión sándwich en negro en las Wilson Gran Slamm)
Subwoofers: cajas de 160 litros Bass Reflex individuales 20 Hz a 100 Hz.

2 Cajas con Altavoz JBL W15GTI de 15” Con dos bobinas de 6 ohm. Y 800 Wats. RMS de capacidad de potencia

Altavoces sueltos

2 Audiom Focal 15VX (94 dB) Poliglass Similares a los 15 KX
2 JBL 15” 1500 GTI ( 94 dB 600 W. RMS)
4 Focal 10” 10K6411 Polikevlar (Bajos)
Altavoces Full-Range

2 SUPRAVOX 8” 215-2000 Toda banda (100dB) Alto de gama.
2 Fostex 8” FE208E Sigma series (Gama media alta) toda banda (97 dB)
2 Fostex 6” FE168E Sigma series (Gama media alta) toda banda (94 dB)
2 Fostex Horn Tweeter T925A (108 dB 5-40 Khz.)
Cajas completas

2 B&W Nautilus 804 de columna.
2 JBL Studio Monitor modelo 4315 de 4 vías de hace unos 30 años.
2 Prodigy (Martin Logan)
1 Theater (Martin Logan)
Varias cajas , B&W pequeñas, Spendor, Yamaha etc.

Dada la topología del sistema (modular) se puede hacer cada uno el sistema que mas le guste y probarlo.

ALGUNAS DE LAS CAJAS JML AUDIO

Caja pseudo Orion Linkwitz
Consiste en dos partes: una caja de graves dipolar con dos altavoces Peerless de 12” en Push-Pull puestos en paralelo, y una parte superior que consta de 2 altavoces de medios Excel W22EX y un altavoz de agudos Millenium, dispuestos en forma simétrica.

Las dos cajas son independientes y por lo tanto se pueden poner diferentes modelos en la parte superior y en la parte inferior, por ejemplo hay preparada una con un altavoz Supravox 215-2000 también en configuración dipolar.

Por supuesto y fácilmente solo cambiando la placa frontal de madera por otra se pueden poner otros tipos de transductor.

Los altavoces que utiliza son:

1 Tweeter Excel Milenium T25CF002
2 Medios Excel W22EX-001
2 Woofers Peerless SWR-308

Para el filtro se utiliza la técnica activa, con un Behringer Ultra Drive, que además sirve como ecualizador paramétrico.

El filtro utilizado es el Linkwitz-Riley con pendiente de 24 dB por Octava y frecuencia de cruce de 110 y 1500 Hz.

Caja de 3 vías modular

En este caso consta de 1 conjunto de graves con 2 altavoces Excel de 26 cm. Y la parte de superior de 3 módulos, 1 de agudos un Raven 2.0 y 2 de medios, Excel de 15 cm. con imanes de neodimio y montados en modo simétrico.

Todos ellos intercambiables por otros modelos.

El conjunto de graves esta montado en una caja Bass-Reflex de aprox. 130 litros ajustada a Fb = 26/27 Hz. Y con una F-3 = 27 Hz.

Los altavoces son:

1 Tweeter Raven 2.0
2 Medios Excel M15CH001
2 Woofers Excel W26FX-001

Con este estamos en pruebas de tipos de filtro y ecualizaciones, todos con sistema activo.

El ultimo estaba en 280/2500 Hz.

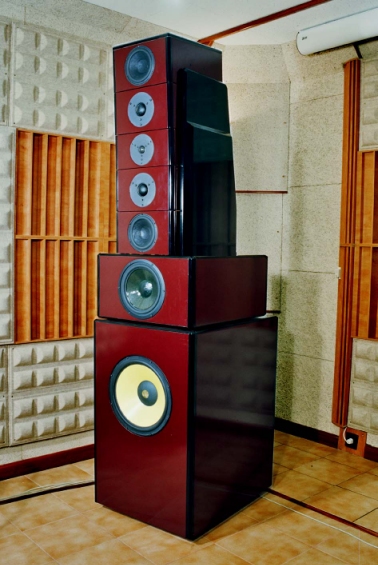

Caja de 5 vías modular

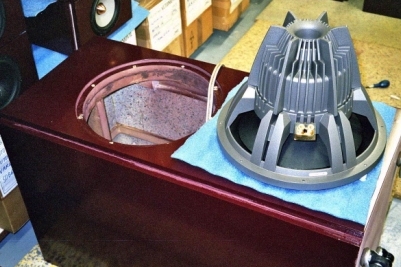

La parte de graves consta de un Subwoofer con altavoz Focal de 15” un Woofer con un Eton de 11” en cajas independientes.

El resto se compone de 5 módulos de medios-graves, medios-agudos y agudos todos dispuestos en formato simétrico.

El subwofer esta montado en una caja bass - reflex de 270 litros ajustado a una Fb de 26Hz con una F-3 de 25/26 Hz.

El woofer esta en una caja bass-reflex de 40/45 litros a una Fb = 34Hz con una F-3 de 35/36Hz

Los altavoces son:

1 Subwofer Focal 15KX
1 Woofer Eton 11-581
2 Medios -graves Scan-speak 18W/8545-00
2 Medios-agudos Dynaudio Esotar M-560-D
1 Agudo Dynaudio Esotar T-330-D

Este modelo esta en experimentación, y cabe la posibilidad de cambios de transductores,
e incluso filosofía de construcción.

Los filtro están aproximadamente en 60/200/1100/4000 Hz. Todo en activo.

Todas las cajas modulares pequeñas de medios-graves medios-agudos y agudos están en cajas herméticas con DM de 30 mm. y frentes de 3 capas y 51 mm..que van desde 5 a 12 litros según el modelo.

Las cajas de graves están hechas con DM de diferentes grosores pegados entre si y con múltiples refuerzos interiores para hacerlas lo mas rígidas posible, la grande de 270 litros esta construida con paredes de 3 gruesos de DM con un total de 52 mm. El frente es de 70 mm. de grueso y tiene intercalada una plancha de tela asfáltica especial.

Todas las demás están hechas con gruesos diferentes pero con la misma filosofía y con la parte delantera con la tela asfáltica especial intercalada.

AMPLIFICADORES JML AUDIO

Introducción

Este diseño ha sido pensado para poder partir de una buena base, a partir de la cual se podrán probar con cierta facilidad variantes de circuitos y transformadores.

Dado el sistema de construcción, con diferentes variables, solo se pueden dar unos datos aproximados pues la mayoría de ellos no se sabe como saldrán hasta el montaje definitivo.

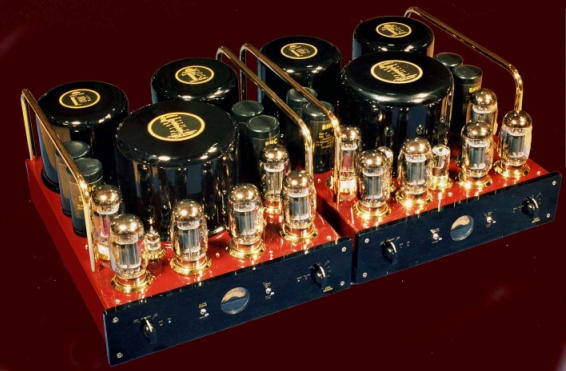

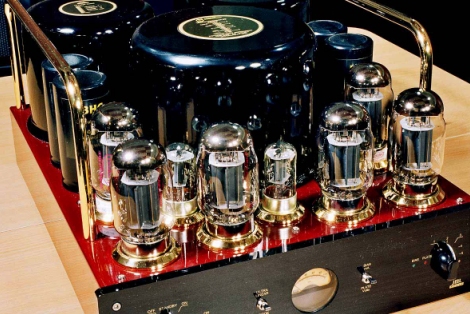

Válvulas: 3 6SN7 y 6 KT88 en PP

La primera parte de la 6SN7 funciona como amplificadora y la segunda parte del triodo como desfasadora, las dos restantes son drivers uno para cada rama de las 3 KT88.

Transformadores para probar

Hammond 1650W de 280W, 1900 Ohm. y salida ultralineal a 40%,
Sowter modelo U071 de 200W y 2250 Ohm y salida ultralineal también a 40%
Bartolucci 551 de 140W y 2500 Ohm. con salida ultralineal a 20%.
Características técnicas

Potencia aprox . 140W en ultralineal.
95W ultralineal clase A
70 W en modo triodo.

Sensibilidad de entrada aprox. 1.5V rms. a 100Khom.

Salidas de 4 y 8 Ohm.

Distorsión y Respuesta de Frecuencia: Dependerá del transformador de salida, y de la realimentación negativa, aparte de otras muchas cosas.

Fuente de Alimentación

La fuente de Alimentación esta construida para no cambiarla en lo esencial.

Consta de:

Salidas de alimentación de los filamentos en continua tanto de los triodos como de las KT88
Estas últimas se probarían también en alterna, para ver diferencias.

Salida de Alta tensión con tomas en 290,300, 315 y 325 V. que corresponderían
A 390, 405, 425 y 440 V en CC. Aproximadamente.

Fuente con transformador independiente y estabilizada para la corriente de BIAS

Fuente auxiliar de +-15V, para salidas balanceadas ect.
