EQUIPO UTILIZADO

-.CD marca Hi-space modelo, carbón: Hightech UV protección 80/700mb
-.CD marca Sony modelo: YEDS-18 TEST CD type4
-.Transporte de CD: Teac (VDRS) modelo: CD701
-.Reproductor de CD: Denon DNC-680
-.Analizador de audio: AudioPrecision ATS-2 Plus
-.Osciloscopio : Tektronix 2247ª
-.Grabadora de CD´s: HP cd-writer 9700 series

METODOLOGIA DEL TEST

-.Horas de congelación = 8 horas
-.Horas de descongelación = 4 horas

El presente test tiene por objeto la realización de cuantas pruebas fueran necesarias para obtener las posibles diferencias en cuanto a:

Diferencias mensurables y objetivas en la lectura de la información en ambos discos.
Argumentos que pudieran ser la base científica, del porque suenan diferentes ante un proceso de congelación.

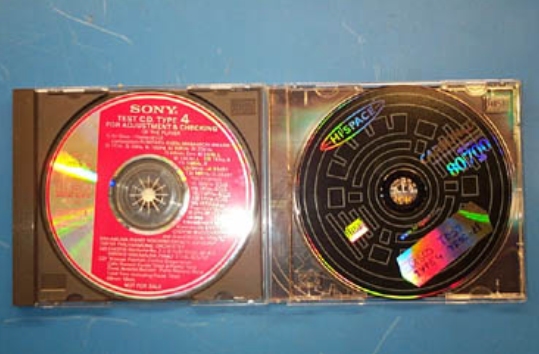

Original y copiaSe toman dos discos totalmente diferentes. Original (SONY) de copia por proceso de matriz y el (HI-SPACE) del tipo CD-R estándar, con tratamiento UV-carbón.

Se procede (velocidad x1) a realizar (grabadora de CD´s). copia de la información del Cd-test de Sony en el Hi-space Carbón. Programa de copia Clon-Cd. Solo con el objetivo de servir de misma fuente de información para comparar los datos.



1º: Realizar la prueba del análisis del jitter en ambos discos sin sufrir efecto de congelación.

Transporte TEAC. Valor jitter CD Sony: 286,67ps
Transporte TEAC. Valor jitter Hi-space: 284,008ps
Transporte Denon. Valor jitter CD Sony: 316,56ps
Transporte Denon. Valor jitter Hi-space: 316,23ps
*Resolución del filtro 120hz-100khz

2º. Realizar la prueba del análisis del jitter en ambos discos con efecto de congelación.

Transporte TEAC. Valor jitter CD Sony: 286.64ps
Transporte TEAC. Valor jitter Hi-space: 284,01ps
Transporte Denon. Valor jitter CD Sony: 316,56ps
Transporte Denon. Valor jitter Hi-space: 316,23ps
*Resolución del filtro 120hz-100khz


*En color rojo Sony, en cían Hi-space

3º. Lectura de la señal de error de tracking.

Transporte TEAC. Valor CD Sony: ± 3V UNIFORMIDAD DE ONDA CORRECTA
Transporte TEAC. Valor Hi-space: : ± 3V APARENTEMENTE LA MISMA UNIFORMIDAD DE ONDA
Transporte Denon. Valor CD Sony: : ± 5V UNIFORMIDAD DE ONDA CORRECTA
Transporte Denon. Valor Hi-space: : ± 5V APARENTEMENTE LA MISMA UNIFORMIDAD DE ONDA

*En el caso del Teac, se tomara la señal del circuito de servo en concreto, Tp4, TE1
*En el caso del Denon, se tomara la señal del circuito de servo en concreto, TP101, TE

Esta prueba es de gran validez para mostrar, si existiera dificultad de lectura en ambos discos, por tanto habría una (diferencia musical) interpolación de los datos extraídos.

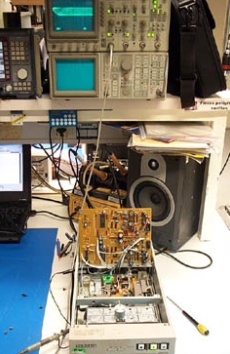

VDRS vs Jitter

4º. Medida de parámetros de calidad

-THD+N filtro CCIR 468-/3 10hz-20khz, (nivel de 0dBfs Track 2)

Transporte TEAC. Valor CD Sony: 0,0043%
Transporte TEAC. Valor Hi-space: 0,0042%
Transporte Denon. Valor CD Sony: 0,0034%
Transporte Denon. Valor Hi-space 0,0035%

-THD+N filtro CCIR 468-/3 10hz-20khz, (nivel de -60dBfs Track 17)

Transporte TEAC. Valor CD Sony: 2,94%
Transporte TEAC. Valor Hi-space: 2,96%
Transporte Denon. Valor CD Sony: 2,12%
Transporte Denon. Valor Hi-space 2,12%

-IMD SMPTE 60hz –7khz 4:1

Transporte TEAC. Valor CD Sony: 0,032%
Transporte TEAC. Valor Hi-space: 0,033%
Transporte Denon. Valor CD Sony: 0,0028%
Transporte Denon. Valor Hi-space 0,028%

CONCLUSIÓN

La presente comparación se basa en los resultados ofrecidos por dos mecánicas de suma precisión. Por tanto, la efectividad de la prueba es aun mayor. Ante los datos mostrados se podría pensar que no existe diferencia alguna objetiva. Por tanto, con el presente test desde un punto de vista métrico no existe diferencia alguna entre ambos discos.
