LISTA
DE MATERIALOPCIÓN 1
Cable de par trenzado apantallado con lamina doble, pares de conductores de (18awg) código 361-361 RS-Amidata
Impedancia característica 85W,
Capacitancia 115pf/m
Atenuación a 1Mhz 4,7db 100m
El precio de 30 metros es ± 68 €OPCIÓN 2
Cable axial doble Blue hose, conductores 20 awg
Belden 9463
Impedancia característica 78W
Velocidad de propagación 66%
El precio de 152 metros es ± 250 €Conectores tipo RCA.
marca Neutrik, modelo Profi
El precio por par 17 €
Funda termoretractil de 11mm de sección
Núcleos de Ferritas abiertos de fijación por cierre

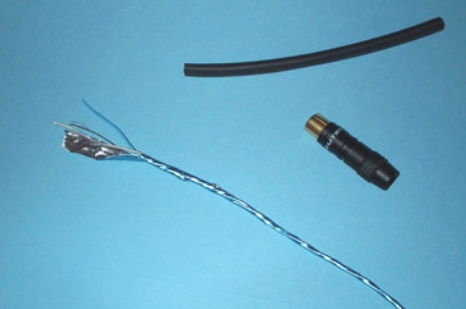

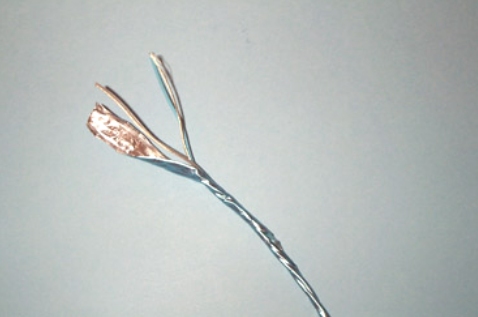

Proceder al desmontaje de todos los cablecillos que forman el conjunto del cable. Obsérvese la confección del cable en la parte desnuda, es del tipo balanceado, 2 hilos (azul y transparente) más uno sin recubrimiento de descarga eléctrica, todo ello recubierto de funda de plastico-aluminio a modo de pantalla de faraday.
Los cables son del tipo multifilar de cobre con recubrimiento de estaño-plata de sección 0,25mm.
Nos quedamos con los dos cables de cada color, la longitud de ellos depende del tamaño final que necesitemos. Aunque debemos de utilizar como mínimo 1,5 metros para después del trenzado quedarnos con unos 40 cm mas o menos.
El tipo de cable puede variar del aquí utilizado, lo que recomiendo es utilizar uno de bastante calidad y que el aislante sea de un material ligeramente duro (Kynar o polietileno) sino, el trenzado no quedara homogéneo, parte muy importante para la eficacia final del mismo.
Una vez tengamos los cables debemos de formar tres pares. Dos pares de igual color (transparente) mas un par (azul) de igual longitud entre ellos. Es recomendable pelar y unir todas las puntas para comenzar el trenzado.

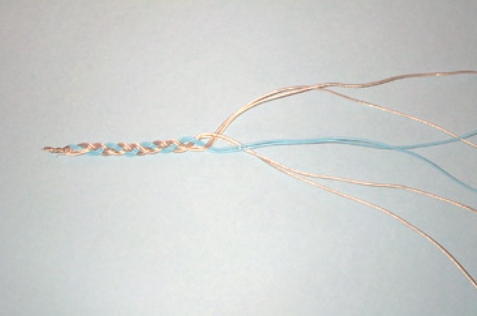

La técnica del trenzado no es difícil (que las mamas no indiquen como lo hacen para sus hijas). Lo que sí es muy importante, es que dicho trenzado, quede lo mas plano posible y apretado entre sí. (observar la fotografía)
Conforme apretemos la trenza debemos de aplanarla con la ayuda de los dedos, esta técnica es un poco costosa pero necesaria para el buen resultado final.

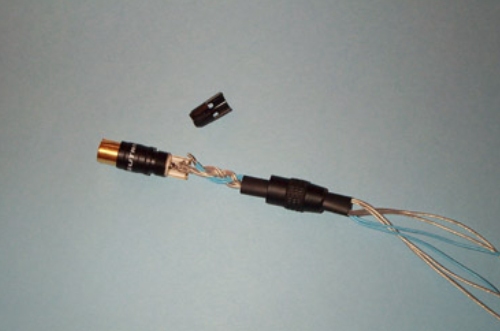

A continuación nos disponemos a soldar el conjunto en el conector RCA, esta tarea no es difícil, solo utilizar estaño de plata como mejor opción y no calentar excesivamente dicho conector.
La conexión al conector se efectuara de la siguiente forma:
1º Unir y soldar los dos cables de color azul al terminal activo del RCA
2º Unir y soldar los cuatro cables de color transparente al terminal de masa.Colocar la funda termoretractil, calentarla con la ayuda de un secador muy potente o en su caso, la llama de un mechero para que se retraiga y haga la función de protección en el extremo soldado.

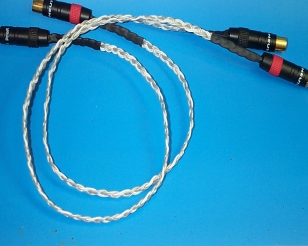

Una vez llegado aquí, solo queda soldar todos los conectores RCA a los extremos de los cables.
Colocar la ferrita, la cual efectúa una función, a modo de trampa atenuadora para la radiofrecuencia, léase GSM, radiolocalización, FM comercial, etc. Esto es opcional, mi experiencia me ha demostrado que no se modifica ninguna cualidad del sonido, la función primordial es la descrita anteriormente.
Se puede utilizar este mismo cable para una conexión diferencial (balanceada), solamente habría que, soldar cada par de hilos en las correspondientes conexiones (pin 1, 2 y 3 del XRL-canon). En esta configuración se aumenta el ancho de banda hasta los 120 khz ± 0,18db.
Para el siguiente test se han utilizado, instrumentación Audioprecision ATS-2 Plus. Analizador RF Rohde&Schwarz CMS 54.

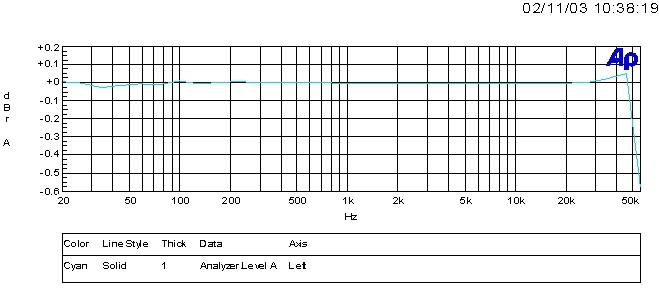

Para la prueba se utilizaron resistencias de carga de 20kOhm., con una impedancia de salida en generador de 20Ohm. y un nivel de 10.9 volts (20dbu). En la siguiente gráficas se muestran la perfecta linealidad hasta 30khz, aumentando a +0,07 db en 45 khz, aunque en el análisis de ancho de banda hasta 120khz se denota una atenuación de 0,6 db en dicho limite.

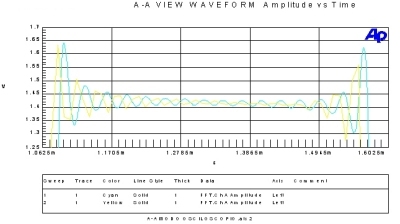

En la siguiente gráfica se muestra el comportamiento ante una señal de tipo transitoria (cuadrada de valor 60khz). Dicho comportamiento es casi perfecto. Por comparación podríamos decir que es el valor de la electrónica de la instrumentación.

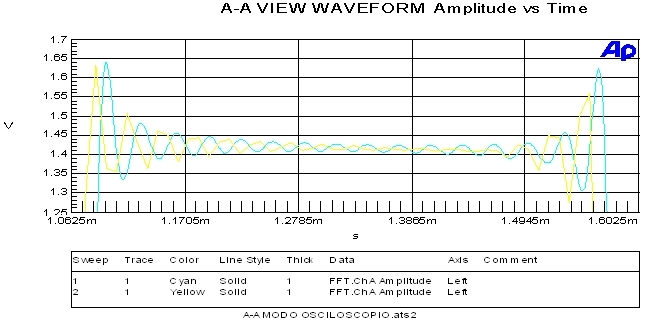

La siguiente se representa los dos cables, en amarillo (HUM) en azul (Coral) se observa un ligerísimo retardo 1,8ms en el tiempo de propagación de un cable con respecto del otro. Para realizar esta medida es preciso sincronizar (triger) el analizador con el canal derecho. En la prueba de propagación eléctrica se observa a 2,5 Mhz ±1,2dbm de atenuación con carga de 75Ohm., por lo cual no es recomendable para utilizarlo en transmisión de señales digitales de audio a frecuencias de muestreo mayores de 48khz
HUM versus Coral
 |
 |
Para la evaluación de la escucha se utilizo el siguiente equipo.
Altavoces: Martin Logan. Aerius i
Reproductor de CD. Micromega Stage 3, Sony DVNS 9000 CD+SACD
Electrónica previo-etapa. Advanced Valve PRE-1 + AMP1
Cables de altavoz. Prefer Original Audio BLC-15En la prueba musical se comparo este cable con el modelo CORAL de Audioquest
JAZZ
Diana Krall: Love scenes.
Impulse Universal .1997
No se observan diferencias en el ámbito cualitativo entre los dos cables.Michel Camilo & Tomatito: Spain.
Polydor. 2000
No se observan diferencias entre los cables.
ROCK/POP
Dire Straits: Brothers in arms
Vertigo. 1996 versión SBM (super bit maping)
En el tema 2 money for nothing, se observa por comparación que no existen diferencias significativas. En las octavas más bajas no se aprecia una diferencia subjetiva entre ambos.CLÁSICA
Anne-Sophie Muter: Carmen-Fantasie. Wiener Philharmoniker. James Levine
Deutsche Grammophon: 1993
Tema 1 Zingaresca. Pablo de Sarasate. Este tema se caracteriza por una grabación muy descriptiva, con un sonido quizás falto de naturalidad o quizás excesivo realismo sonoro, no se observan cambios entre los cables.
Tras una escucha prolongada es imposible apreciar diferencias significativas entre los cables.
La disparidad de matices es muy subjetiva entre los cables, observándose quizás diferencias en la zona de altas frecuencias. Así mismo, se efectúan pruebas de enlace digital a 44.1khz no observándose, cambios sustanciales en la definición musical . Se compara con el cable Percom modelo, precise vídeo digital vk6/0
Por poco mas de 40 € tenemos a disposición un cable de características muy buenas comparándolo con cables de un precio mucho mas caro. A la par que, obtenemos el beneficio en la satisfacción de haberlo hecho nosotros mismos.
