INTRODUCCIONPor la propia filosofía Matrix Hi-Fi, se nos hace especialmente necesario por no decir imprescindible, disponer de un conmutador ABX (vea método LANCIS).
¿Qué es el Conmutador ABX? Básicamente se trata de un aparato que nos permite realizar una conmutación instantánea de los aparatos o dispositivos objeto de una prueba con la condición de no tener influencia alguna en dichos dispositivos.
De esta forma podemos fácilmente detectar las diferencias (en caso de haberlas) entre dichos dispositivos o realizar las correspondientes pruebas ciegas (ABX).
Dentro de Matrix HiFi, contamos con dos profesionales electrónicos y expertos que han puesto a punto sendos Conmutadores ABX tal como describimos a continuación.

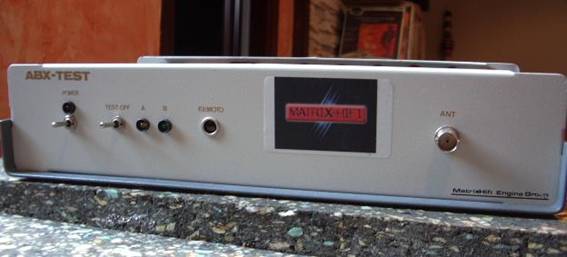

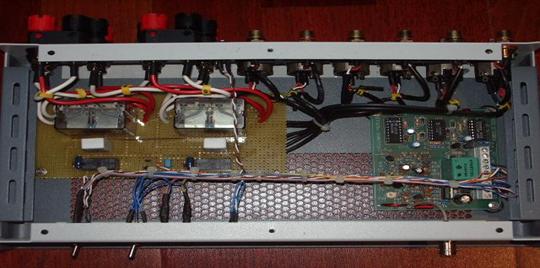

A continuación os mostramos la primera versión de la unidad de Conmutación Matrix.
Esta primera unidad está dotada de un sistema de conmutación por relés de la mejor calidad posible para garantizar una nula influencia en los equipos a testear ya sea en el dominio analógico como en el digital. Concretamente para la gestión de señales de más bajo nivel se encargan de ello dos relés del fabricante Omron con un tiempo de conmutación de tan solo 10ms. Para la salida de altavoces se opta por uno del tipo de 60 amperios y 80 ms de conmutación.

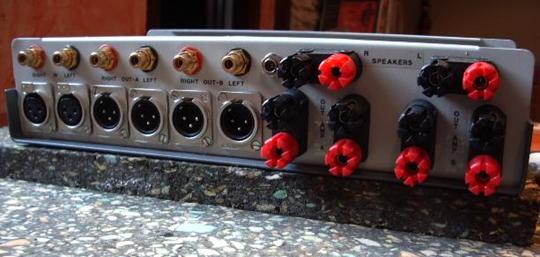

Todos los conectores son del tipo RCA y XLR del fabricante Neutrik.
Toda la interconexión es de concepción minimalista puesto que los cables están soldados directamente en los terminales de los relés. Así evitaremos el añadir una mayor resistencia eléctrica gracias a la total ausencia de pasos intermedios. Las masas eléctricas se disponen en configuración de estrella para evitar posibles bucles.
El conmutador dispone de dos mandos de control para la conmutación ABX. Uno por cable de 5 metros y otro a distancia por radiofrecuencia.
Asimismo, en el frontal existe un conmutador para anular la visualización óptica frontal de la fuente que se esta conmutando, el cual podrá visualizarse por el propio control remoto de cable.
La operatividad del ABX esta pensada tanto para conmutar dos fuentes a una salida ó viceversa, puesto que son reversibles tanto las conexiones de In/out RCA cómo las balanceadas.
En los próximos ejemplos trataremos de explicar gráficamente la metodología de conexión en función del test que pretendamos hacer.

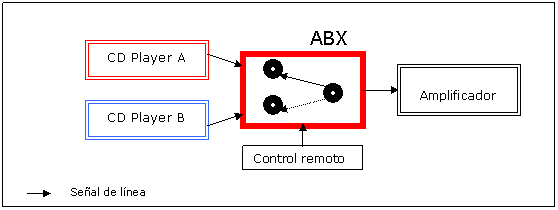

COMPARACION DE LECTORES CD
Ejemplo de comparación por conmutación entre dos lectores de
CD. Recordemos que el punto donde se tomará la medida de salida de
audio en cada reproductor para su posterior ajuste será en la propia
salida del ABX.

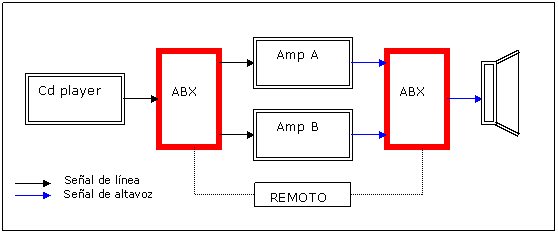

COMPARACION DE DOS AMPLIFICADORES
En el siguiente ejemplo podremos comprobar dos amplificadores
por conmutación ABX a un altavoz.
COMPARACION DE DOS ALTAVOCES
Con esta configuración podemos comparar dos parejas de altavoces conectadas a un único amplificador.
Como siempre, comparamos el equipo testado en este caso el ABX con la grafica resultante de la propia instrumentación.
Se realizan las siguientes medidas:

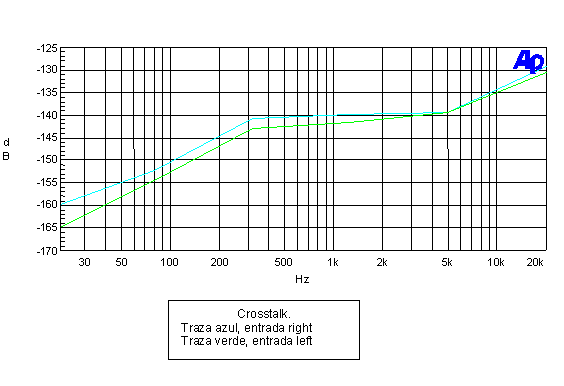

1º- Crosstalk entre entradas-salidas. (Sweep tone +24dbu)
 |

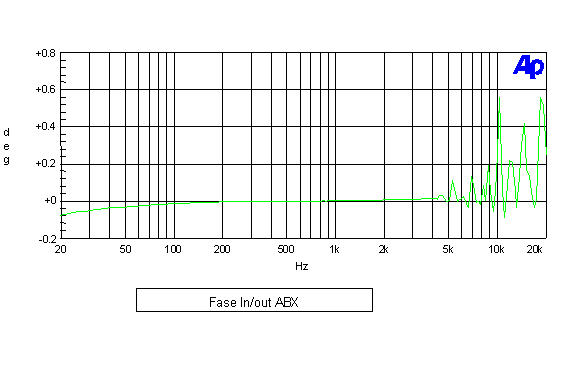

2º- Fase versus frecuencia con respecto de la entrada-salida. Fast sweep tone.
 |

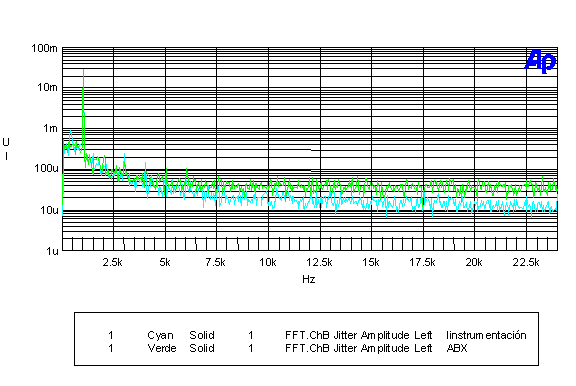

3º- Jitter FFT con señal de 1 Khz.
 |
4º- Respuesta de frecuencia con señal de nivel +20dbu
 |

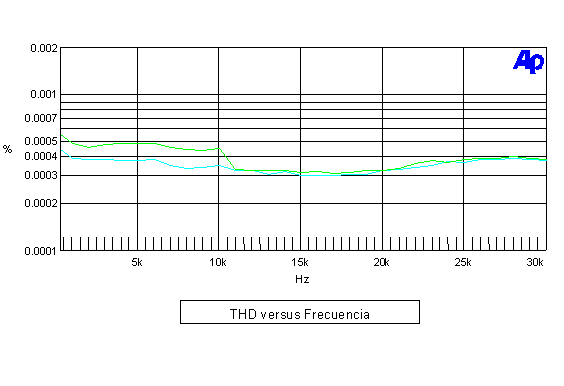

5º- Distorsión armónica total versus frecuencia con sweep
tone de amplitud –40dbu.
 |
6º- Diagrama de ojo con trama AES-3 3 Vpp y frecuencia de muestreo 48khz.
 |
En esta gráfica podemos observar el perfecto comportamiento frente a una señal digital de formato AES3 con muestreo de 48khz. Por tanto, podríamos utilizar el ABX para conmutar señales digitales de audio hasta un máximo de 56khz de muestreo si diera el caso.
Como podemos observar en las gráficas queda patente la nula influencia del comparador abx en el proceso de pruebas y comparación de fuentes y altavoces.
Para aprender más y comprender mejor lo expuesto consulte el Glosario de Términos.
